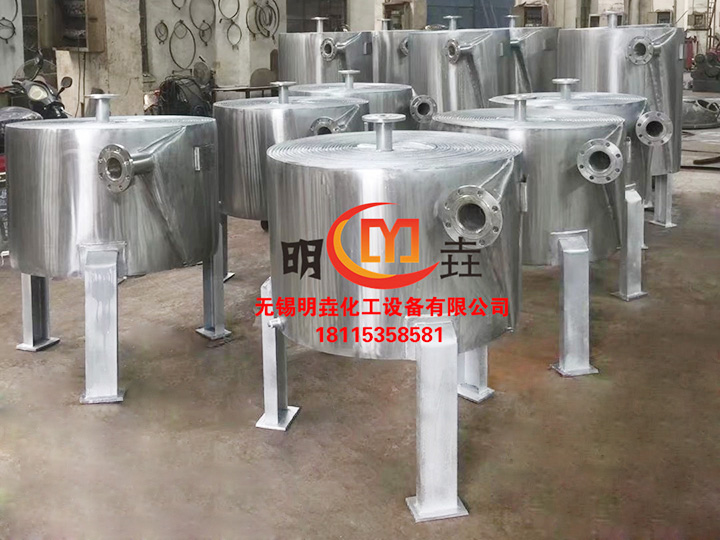

          螺旋板式換熱器






          產品概述
                 螺旋板式換熱器是一種高效換熱設備,適用氣-氣、氣-液、液-液,以及用于冷凝和液體蒸發傳熱。該產品具有傳熱效率高,污垢自清能力強,節能效果好,體積小、價格便宜,使用可靠等優點。產品廣泛應用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式換熱器和可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器。

          基本參數
                 螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道能承受的MAX工作壓力)試驗壓力為工作壓力的1.25倍。
                 螺旋板換熱器與介質接觸部分的材質,碳素鋼為Q235A、Q235AF,不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
                 允許工作溫度:碳素鋼的t=0~+350℃,不銹鋼酸鋼的t=-40~500℃,升溫降壓范圍按壓力容器的有關規定。選用本設備時,應通過洽當的工藝計算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。
                 單臺設備不能滿足使用要求,可以多臺組合使用,但組合時必須符合下列規定:
                 并聯組合,串聯組合:設備和通道間距相同。
                 混合組合:一個通道并聯,一個通道串聯。

          螺旋板式換熱器技術參數
          公稱換熱面積 通道間距 碳鋼 不銹鋼
          板厚
          5m² 6—10 4mm 2~3mm
          10m² 6—10 4mm 2~3mm
          20m² 6—14 4mm 2~3mm
          30m² 10—14 4mm 2~3mm
          40m² 10—14 4mm 2~3mm
          50m² 10—14 4mm 2~3mm
          60m² 14—18 4mm 2~3mm
          70m² 14—18 4mm 2~3mm
          80m² 14—18 4mm 2~3mm
          100m² 14—18 4mm 2~3mm
          120m² 14—20 4~5mm 2~4mm
          130m² 14—20 4~5mm 2~4mm
          150m² 14—20 4~5mm 2~4mm
          300m² 14—20 4~5mm 2~4mm
